1、 電子式互感器概述
電子式互感器的誕生是互感器傳感準確化、傳輸光纖化和輸出數字化發展趨勢的必然結果。
電子式互感器是數字化變電站的關鍵設備之一。傳感方法對電子式互感器的結構體系有很大影響。本手冊所涉及到的電子式互感器為有源電子式互感器，其原理如下：
電子式電流互感器采用羅可夫斯基（Rogowski）線圈測量原理。一次電流通過Rogowski線圈得到與其成微分關系的二次電壓信號，將該二次電壓信號進行積分處理，就獲得與一次電流成比例的電壓信號。
電子式電壓互感器采用電阻分壓原理。通過分壓器將一次電壓轉換成與一次電壓和相位成比例的小電壓信號。
2、 電子式互感器特點
電子式電流互感器采用羅可夫斯基線圈原理測量電流，電子式電壓互感器采用電阻分壓原理測量電壓，與傳統電磁式互感器相比有著顯著的優點，表現在：
1）無鐵芯、沒有磁飽和、頻帶寬、動態測量范圍大、測量準確度高、測量保護范圍內線性度好。

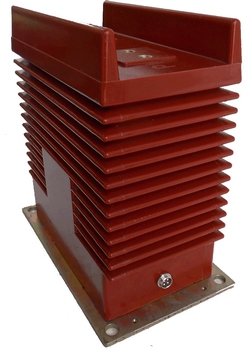

2）主體結構為環氧澆注干式結構，無油，不會產生爆炸；絕緣強度高，漏電流小，產品可靠性高。
3）無鐵芯，電能損耗小，電磁輻射低，綠色環保。
4）二次部分采用新型的電子元器件，并采用先進的電磁兼容設計，可直接與數字化儀表和智能綜合測量保護裝置及計算機相連，較好的解決了計算機技術對電流電壓完整信息進行全過程數字化處理的要求。
5）二次設備無需考慮儀表保安系數，能大幅度提高二次設備的安全性能。
6）二次設備無需承受動熱穩定電流，能大幅度降低二次設備的成本。
7）體積小，重量輕，安裝使用方便。
